7-el mono OWA fixed NA @27 m (75 ft.)

(Český text pod obrázky)

This project ...  actually started after CQ WW in November, when I lowered both "big" masts and started to figure out how I could improve my signal with my backyard conditions (I have 2x 25m telescopic unanchored + 3x 19m anchored). I can't put bigger antennas on them, so I figured I'd make a big directional fixed pointing to NA and support it with two 19TA masts. I originally wanted a dualbander on 20/15 m, but after discussions with a few experienced antenna experts I decided on a 20 m monobander. For 15 m I have devised a large yagi on a 25m tower, below the Moxon for 40 m, just above the rotator, so to a height of about 25 m. Rotated 90° to the Moxon.

I searched for the optimum design and finally decided on the G0KSC (https://g0ksc.co.uk/2013-yagis/hf-yagis.html). For 20m I chose the largest he has there - i.e. 7-el. on 25m boom and for 15m I get 6-el. on 15m boom. However, I didn't want to make the elements out of such thick tubes as in the original design, so I asked Jirka OK1RI to help me, and he converted them to smaller (and lighter) diameters. And he moved the 20m antenna a few tens of kHz lower, so that it would cover the very beginning of the CW band. The 20 is practically so that there are 4 elements (R, Z, D1, D2, 7m boom) on one 19AT mast and the remaining 3 elements (D3-D5, 15m boom) on the other at the exact distance and direction from the first one. Originally I didn't want to connect them in any way, but in the end for mechanical reasons I decided to connect these separate booms with a "thin" stabilizing tube (45 mm) - this eliminates the need to fix both parts of the antenna precisely. It took a bit of thinking to optimize the placement of the guy ropes and to figure out the extension procedure, but it worked.

So on January 18 I had all the dimensions and ordered the material. Since I'm not considering disassembling the individual tubes, I made a way that the individual tubes go together "tightly" - both the booms and the elements. This has a number of advantages, but also one big risk - namely that the diameter tolerances of the individual pipes will not "meet" and the pipes will need to be adjusted in diameter. In the past I had rather good luck with this, but this time it really didn't work out - only two overlaps fit together without modification. So I had many hours of re-drilling (diameters up to 20 mm), "expanding" and grinding (30 mm and booms). Describing how tricky and exhausting this work is would be another long text :-) Just to be clear: it is necessary to work slowly and lubricate a lot (drilling), warm up (stretching), grind gently, lubricate both surfaces with vaseline before "tapping" and remember that you have only one try (once the pipes bite on the edge, you can't remove them). Also, you need to think very carefully about the process - joining two pipes with one transition is fun, but when there are 8 joints on one element and it's 10m long, it's a chase. Once assembled, I inserted the "cables" into the ends of the elements (to reduce vibration), adjusted the lengths precisely and secured all the joints with self-tapping stainless steel screws. For the completeness I should also mention that the booms are made of 60/55/50 mm tubes and the elements are 30/25/20/16/12/10 (20 m) and 20/16/12/10 (15 m). There are over 100 of these joints...

Away from technicalities to construction progress :-) First of all, I had to release one of the 19TA's that I still had SpiderBeam HD on - at the last minute, because the support tube was already half cut through the middle of the spider again, which is not at all suitable for permanent installation. The SB is now on the ground in a corner of the garden awaiting repair and use on another mast as a backup (reference) antenna. I need to get that done before the grass starts growing :-)

Everything has taken multiples longer than I anticipated. The work on the antennas was interrupted for another week by my business trip to HAMcation (Orlando, FL, USA) where we had a Mastrant booth. I returned on the Tuesday before the contest and started finishing up. Unfortunately, the weather threw a wrench in my work - it started snowing on Wednesday. It's annoying work, everything is wet and slippery... In the evening it started to freeze and on Thursday morning everything was under a frozen layer of snow. Until you try it, you can't imagine it - e.g. adhesive tapes don't stick, ropes behave like sticks (and you can't make a knot on them), bolted joints need to be warmed up and dried, because if you tighten a thin layer of ice (which forms on frozen aluminium after a few seconds), the joint will loosen after thawing... Snow is also a "great helper" - if you drop a nut or even a tool, it takes a while to find it. Warming up your perpetually chapped fingers over a heat gun also takes some time. In short, everything took me three times as long. I decided to at least finish the "easier" project, a 15m beam. By Thursday evening the antenna was ready to go on the mast. In the evening before going to bed, I realized that I had a second tower with the main antennas down - so extending it was the first thing I tackled in the morning. Friday morning was even colder, about -5°C. Unfortunately the tower doesn't seem to like such low temperatures, or the batteries for extending it are not in good shape - in any case it stopped after about 2 m of strenuous movement. Understandably, I started to panic a bit. I won't dwell on the details, but around noon I managed to extend the mast to about 23 m, almost full height. However, I lost half the daylight :-( So I set about pulling out a 16 m long beam to attach it to the mast. Fortunately, I'm used to figuring things out so that I can do them myself - so with the help of an electric winch and a complex of holding ropes I more or less managed to do it quietly, although I did attach the coax around the rotator with a headlamp in the dark. The plan was to pull the mast up on Saturday morning, which would be enough for 15 m - it's not possible in the dark.

Testing the installation procedure for the boom on the mast. Because the mast is anchored, the boom is long, and there are trees nearby, careful consideration is required.

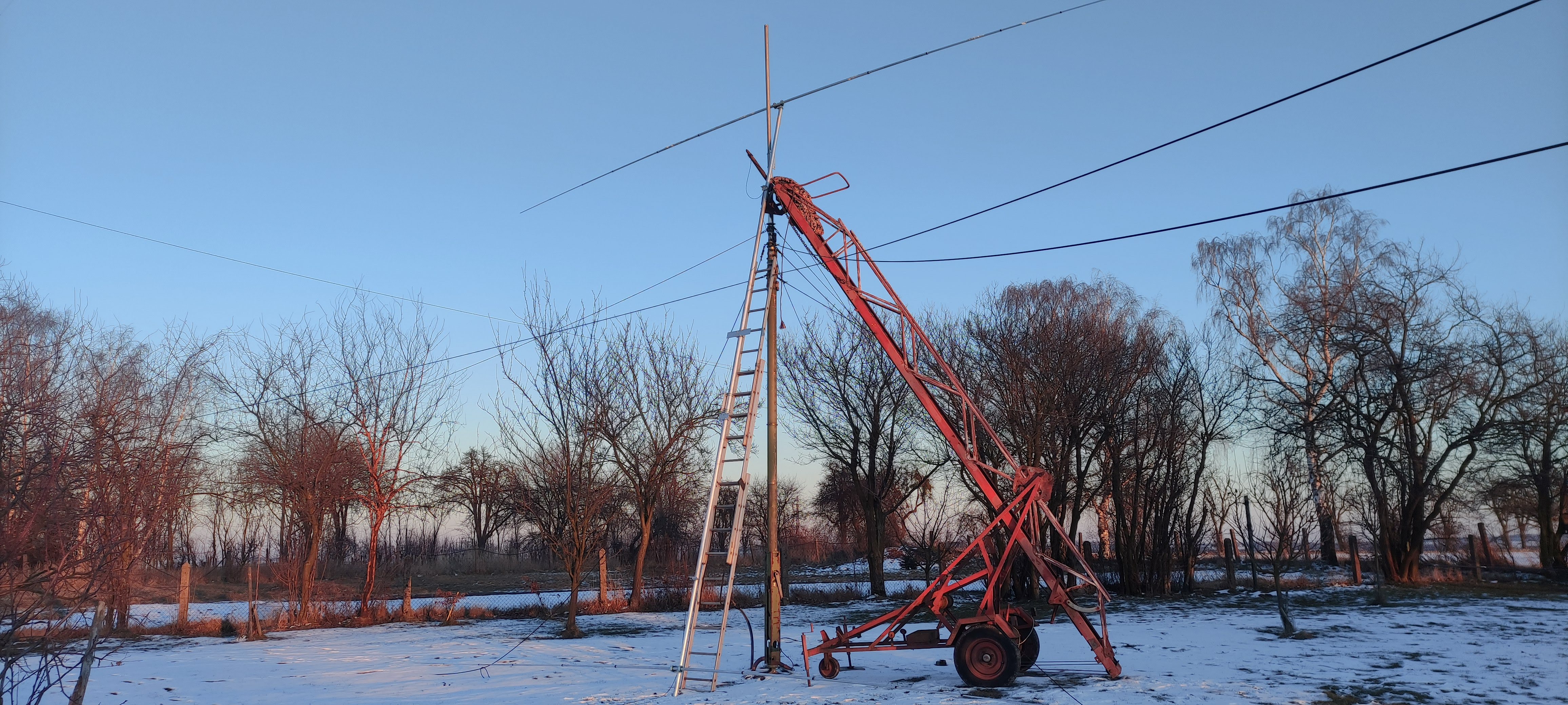

Booms on masts. I preferred to lift the longer one using a pulley.

Booms on masts.

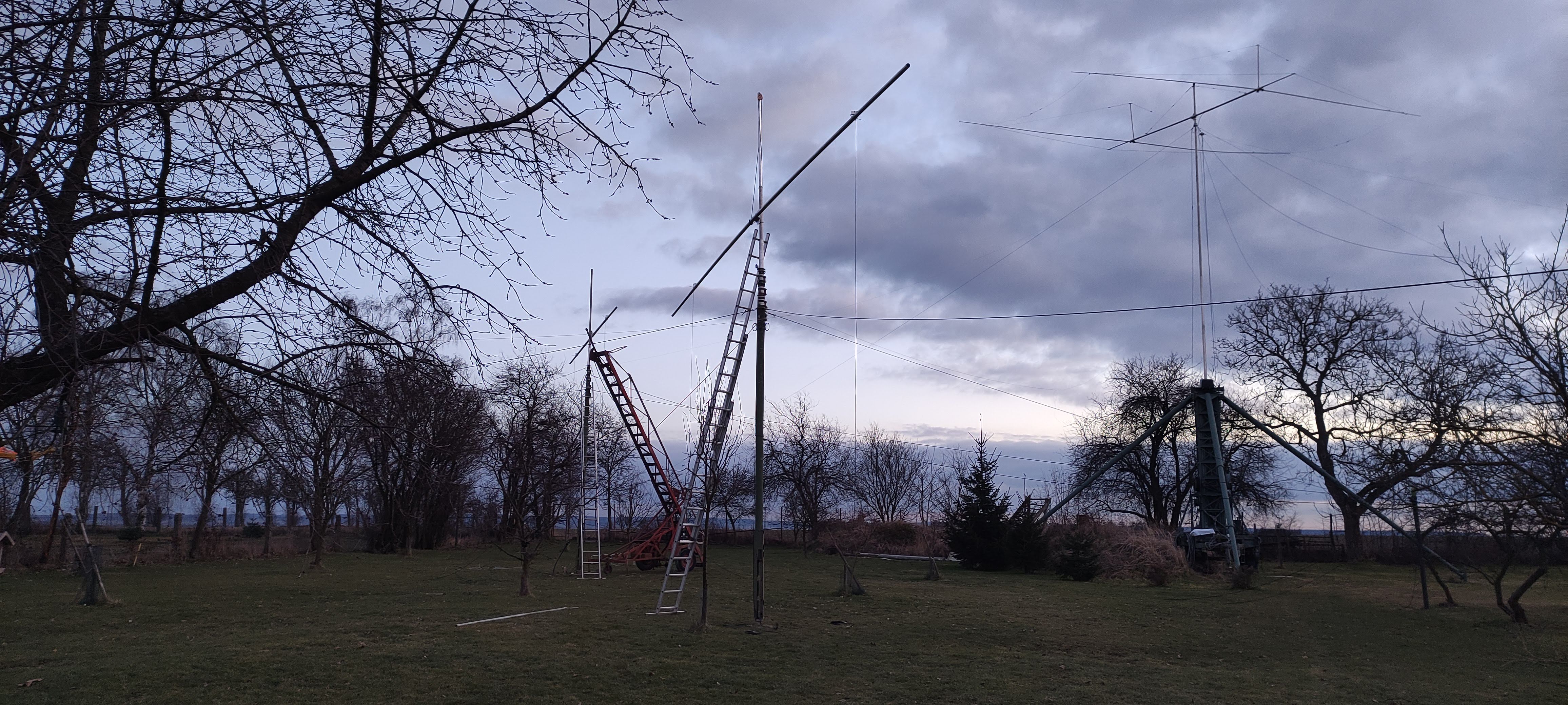

After a series of tests, I chose a process of installing the outer elements on the ground and then installing those closer to the mast after the boom was on the mast.

Part of the antenna with the dipole. To prevent the tube on the mast from bending, I balanced it with weights on the ground.

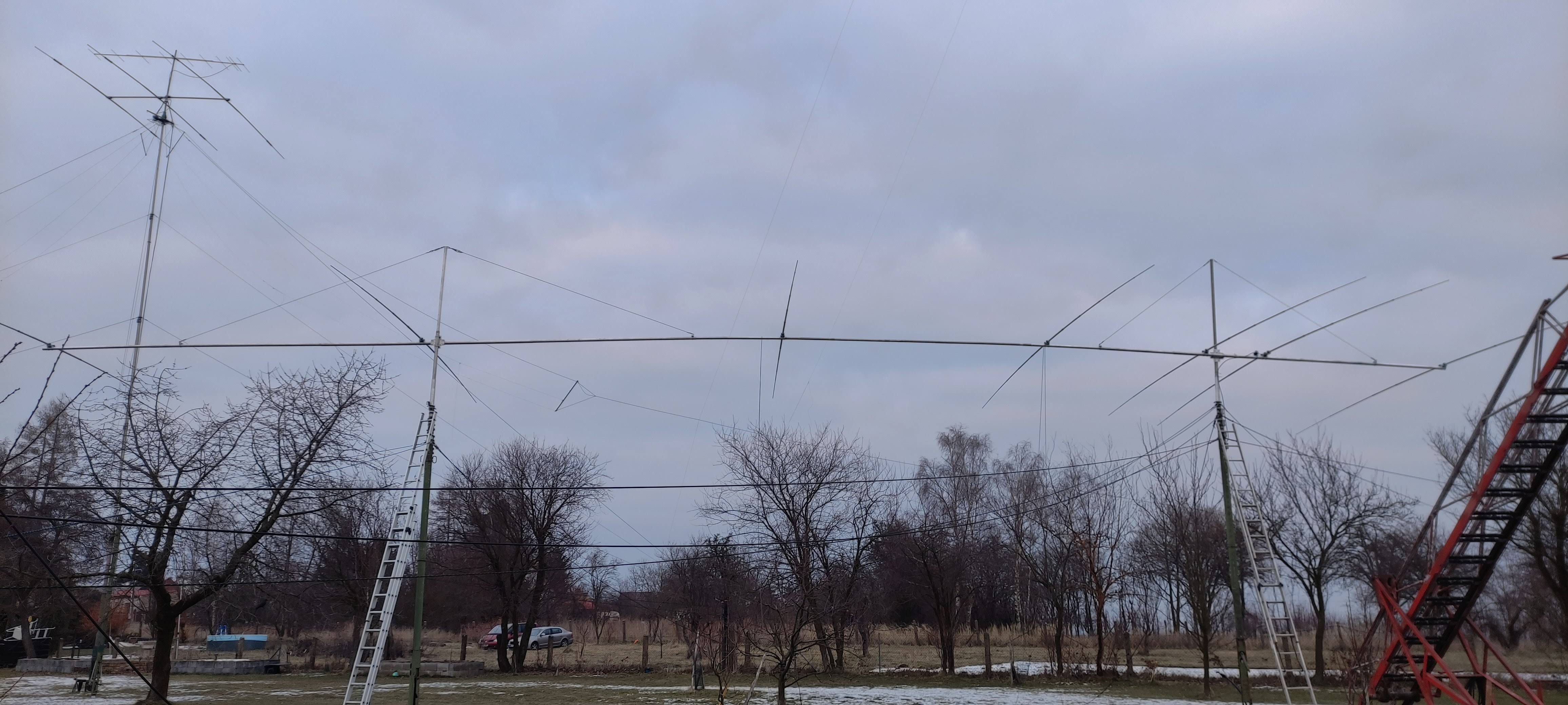

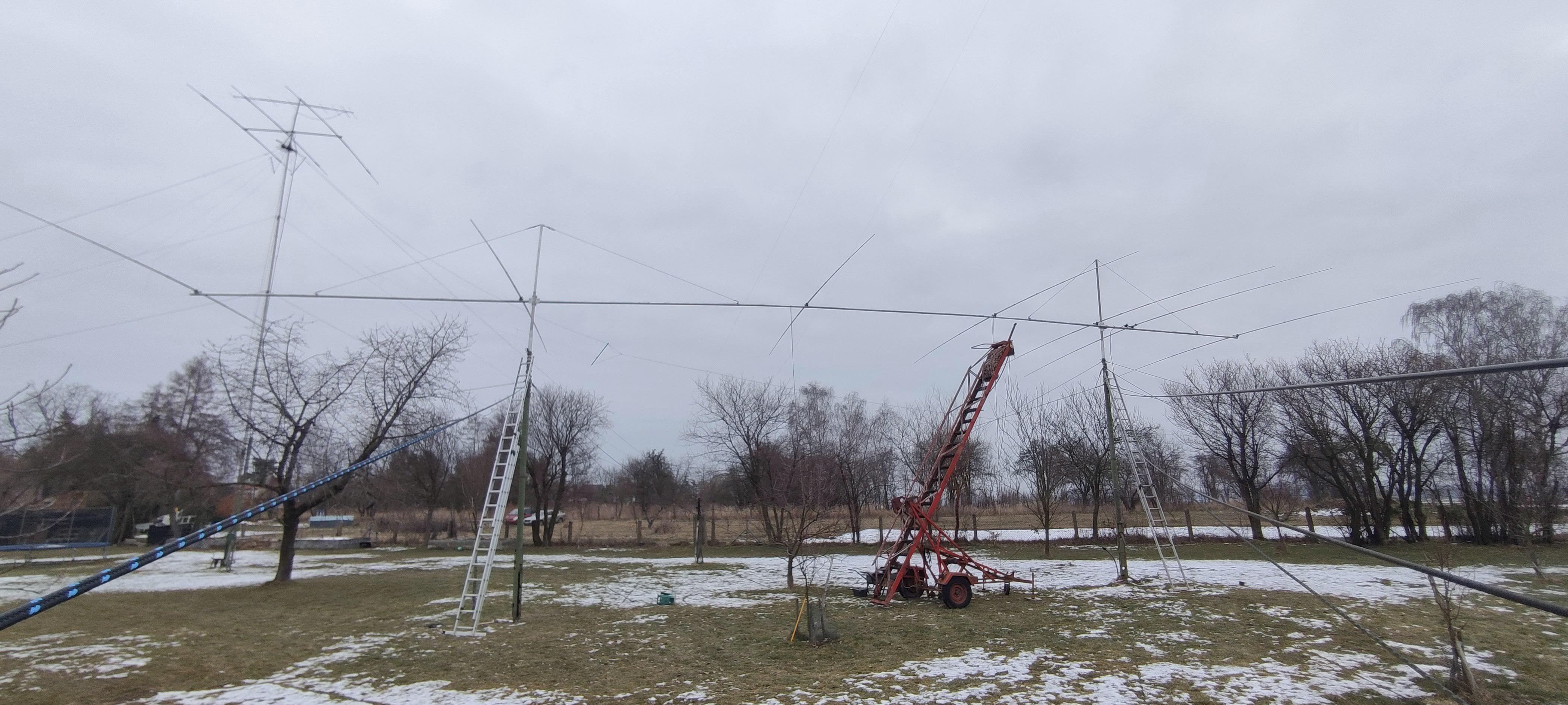

Assembled, 25 m long antenna including supporting ropes and connecting tube.

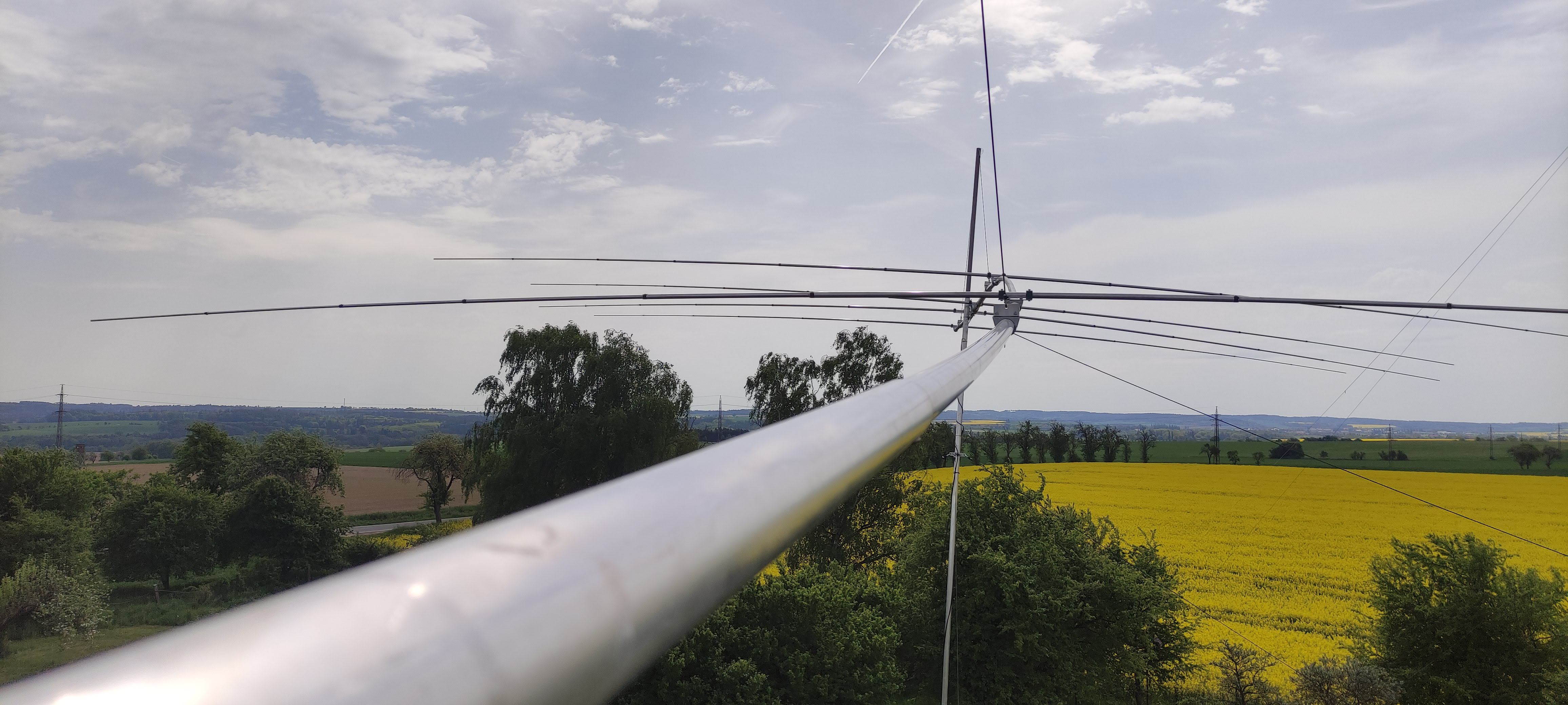

Assembled antenna with wide-angle lens – it's really long...

The first two sections of the mast are extended. I have to do it bit by bit—half a meter on one mast, then half a meter on the other, and so on.

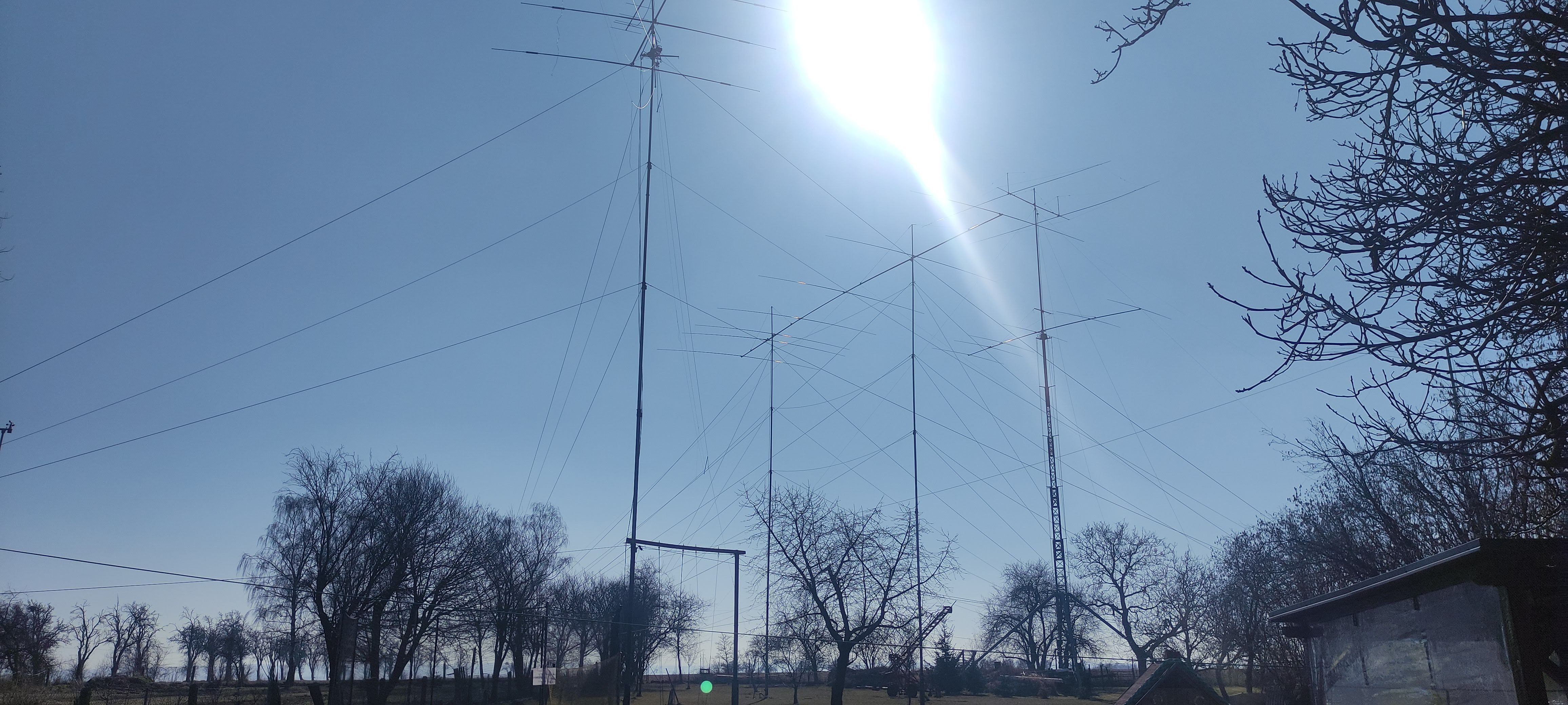

The antenna is up! What a thrill! :-)

Another view from the side...

Another view...

Another view...

Another beautiful view. Unfortunately, testing was not as satisfactory as the photos... A height of 21 m proved insufficient for this monster.

And this is three months later, when I started implementing the 6 m increase in support. Here, one of the 19TA masts has already been extended, with the second one waiting its turn. The boom looks scary when changing heights and tilting.

Here you can see a bit of the process: I attached the antenna to a ladder so that I could lower the mast and extend it with a 60 mm diameter 6 m pipe.

Boom-to-mast connection. Sealing pipes to prevent water from entering.

Final covering of the pipe above the mast to prevent birds from getting in (and rain from getting in). Quite an adrenaline rush...

Everything is now ready for extension. This process was much slower, taking about 20 cm at a time. The extension of the masts is not self-supporting and must be guyed at all times. This involved going around the masts and anchor posts, which took almost three hours in total.

Almost done – now for the last and hardest section (due to the ever-decreasing angle between the mast and the guyropes).

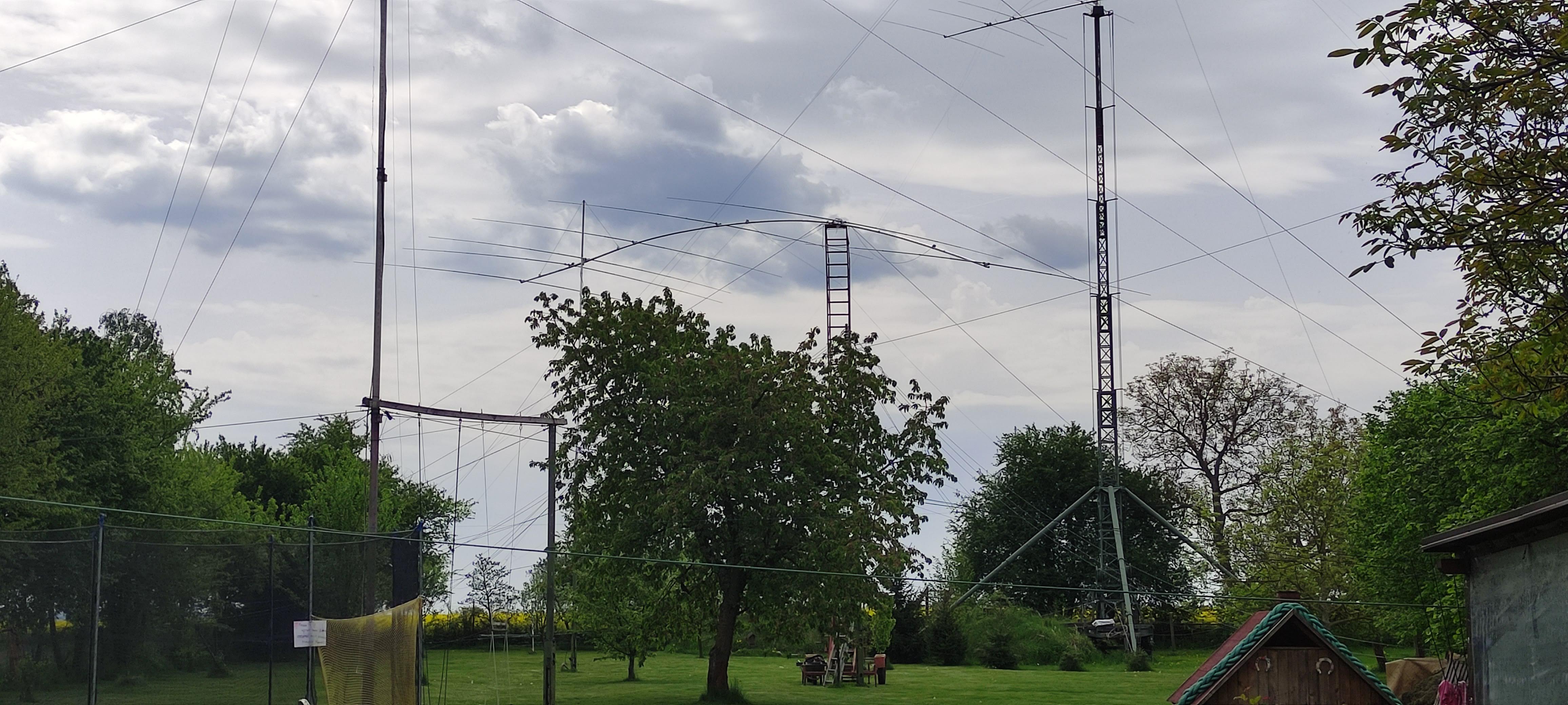

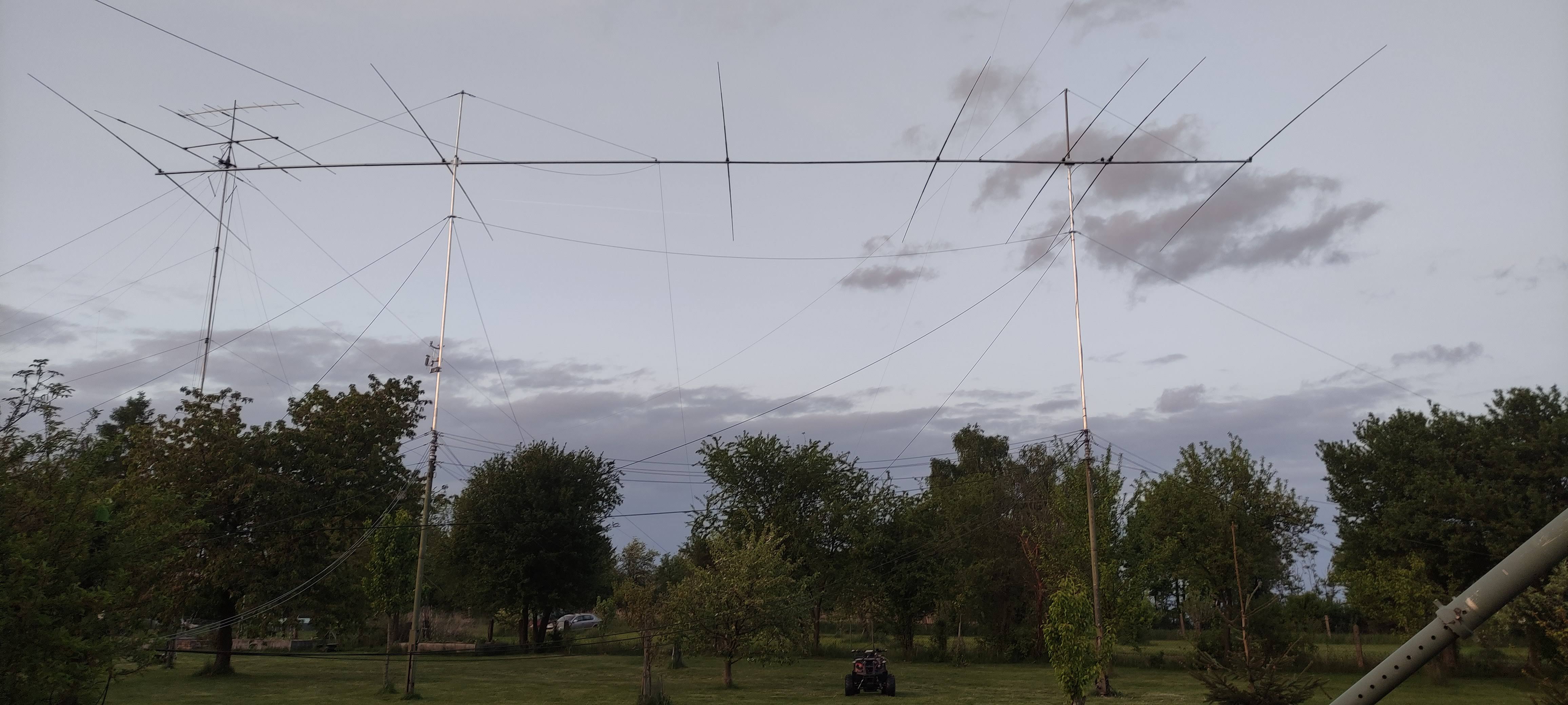

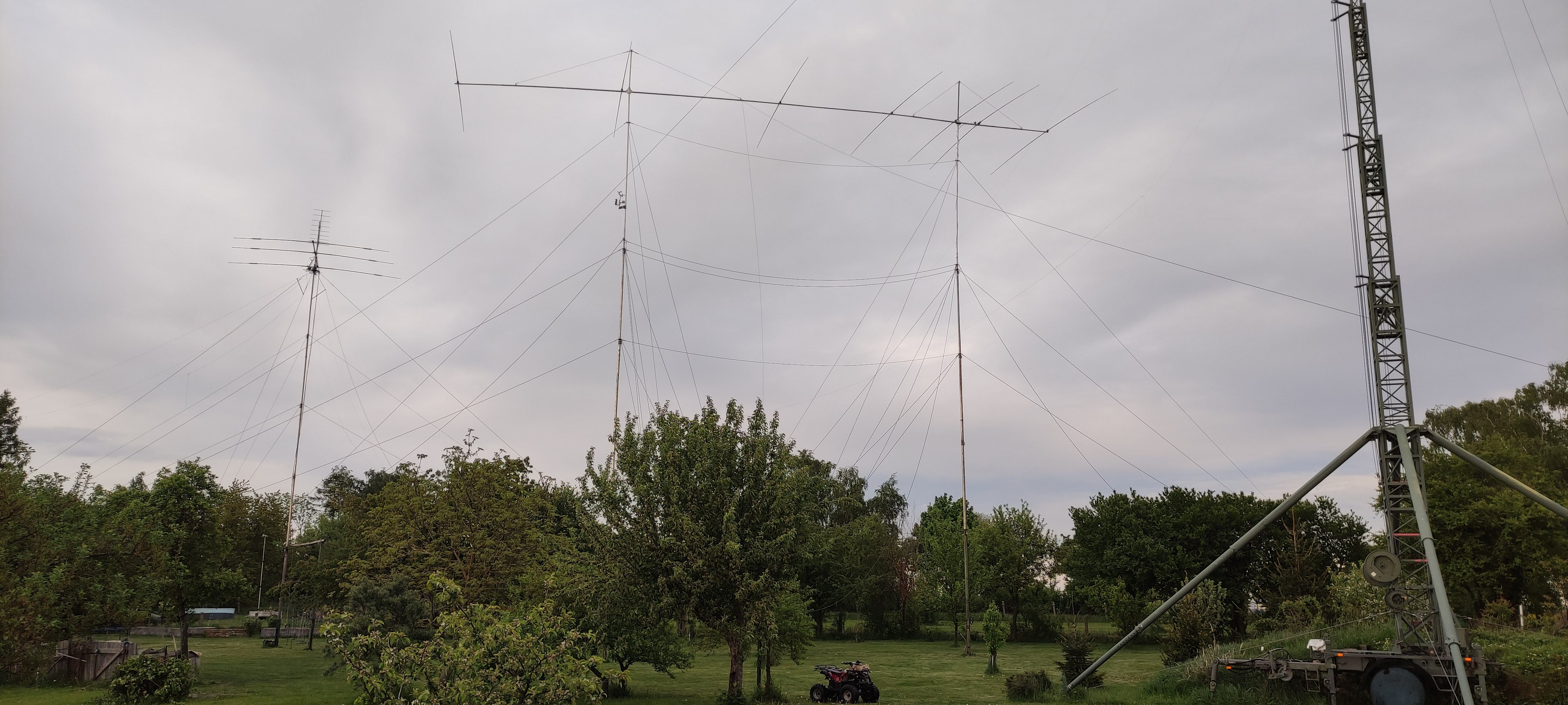

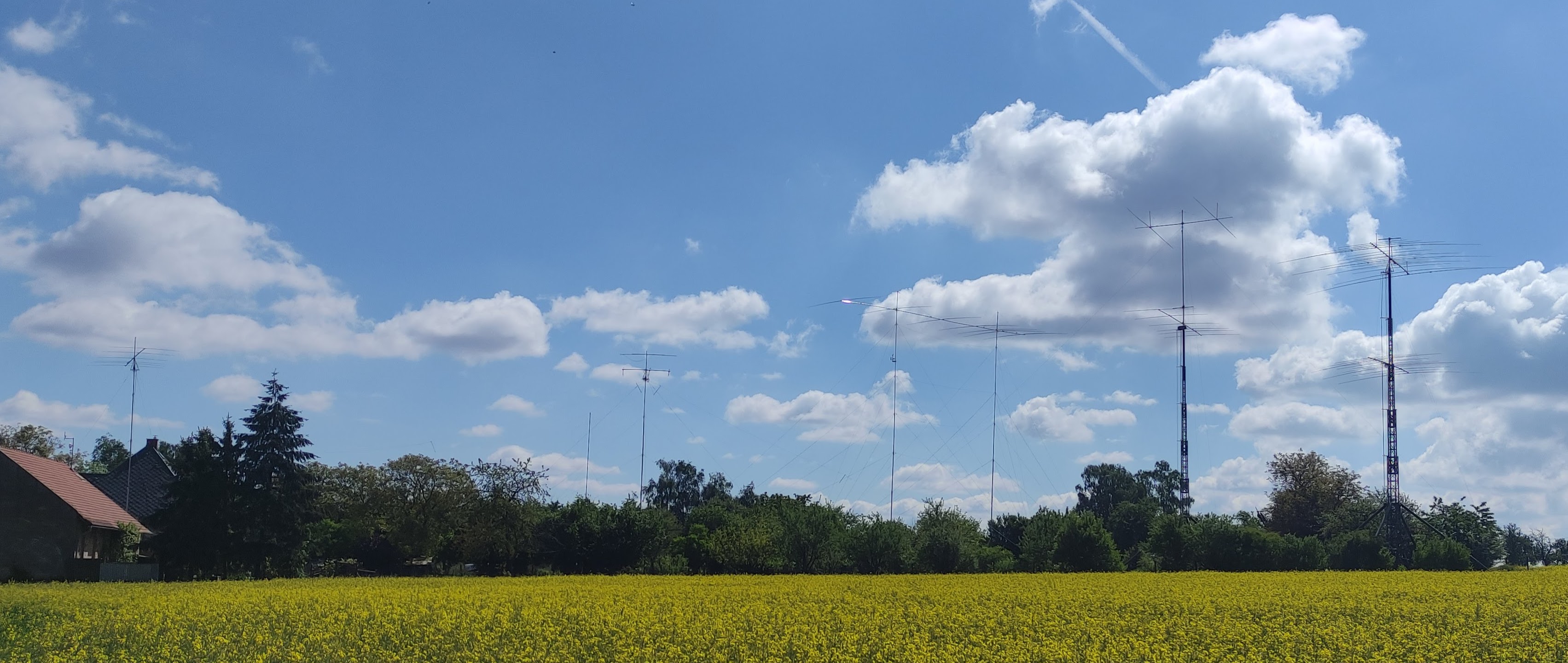

View from the west of the entire farm and the antenna at its final height of 27 m.
